​Làm thế nào để kiểm soát chất lượng phun vữa phản lực bằng giàn khoan áp lực cao?

Làm thế nào để kiểm soát chất lượng phun vữa phản lực bằng giàn khoan áp lực cao?

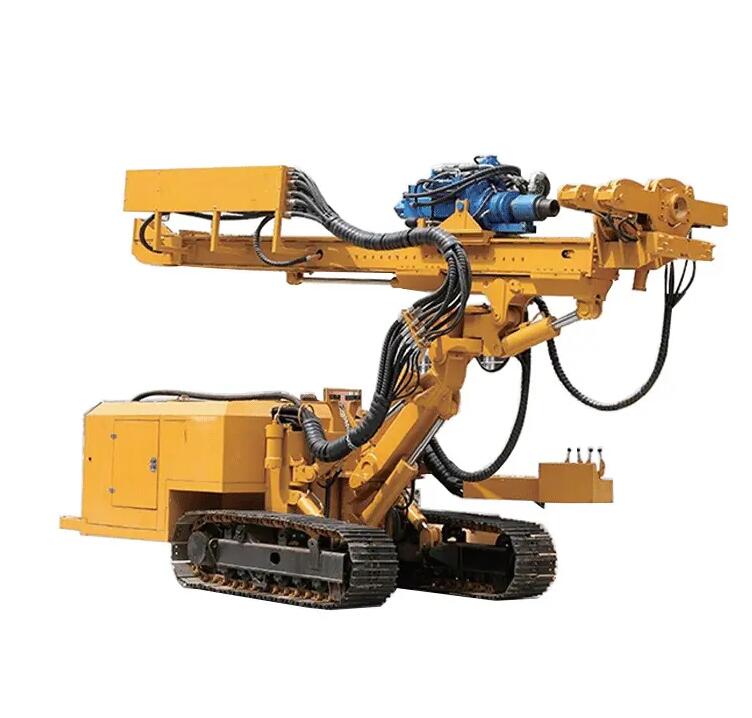

Kiểm soát chất lượng trong phun vữa phản lực là điều tối quan trọng, vì quy trình này liên quan đến công việc ngầm ẩn nơi các khuyết tật có thể ảnh hưởng đến tính toàn vẹn của cấu trúc, độ kín nước hoặc độ bền lâu dài. Áp suất caogiàn phun vữa phản lực, mặc dù có hiệu quả cao nhưng đòi hỏi phải có sự giám sát tỉ mỉ để đảm bảo kết quả nhất quán. Bài viết này phác thảo một khuôn khổ kiểm soát chất lượng toàn diện bao gồm các giai đoạn lập kế hoạch, thực hiện, giám sát và xác minh, phù hợp với các tiêu chuẩn quốc tế như EN 12716 và ASTM D6001.

1. Lập kế hoạch và thử nghiệm trước khi xây dựng

Điều tra đất: Tiến hành khảo sát địa kỹ thuật chi tiết để mô tả sự biến đổi của đất, nước ngầm và các vật cản.

Chương trình thử nghiệm: Thực hiện thử nghiệm hiện trường để thiết lập các thông số phun tối ưu (áp suất, lưu lượng, tốc độ quay/rút) cho các lớp đất khác nhau.

Thiết kế hỗn hợp vữa: Tỷ lệ vữa được thử nghiệm trong phòng thí nghiệm về cường độ, độ thấm và khả năng thi công. Sử dụng chất phụ gia nếu cần thiết cho các điều kiện cụ thể.

2. Giám sát thời gian thực trong quá trình xây dựng

Các giàn khoan cao áp hiện đại được trang bị cảm biến và bộ ghi dữ liệu để theo dõi:

Thông số thủy lực: Áp suất phun (thường là 30–60 MPa), tốc độ dòng chảy và thể tích.

Thông số cơ học: Tốc độ quay (5–20 vòng/phút), tốc độ rút (5–30 cm/phút) và mô-men xoắn.

Đặc tính vữa: Mật độ và độ nhớt được đo trực tiếp.

Những sai lệch vượt quá dung sai sẽ kích hoạt cảnh báo, thúc đẩy các hành động khắc phục ngay lập tức. Hệ thống tự động có thể điều chỉnh các thông số để đáp ứng phản hồi theo thời gian thực.

3. Hình học cột và đảm bảo tính liên tục

Độ thẳng đứng và căn chỉnh: Sử dụng máy đo độ nghiêng hoặc công cụ con quay hồi chuyển để theo dõi độ thẳng đứng của thanh khoan, đặc biệt đối với các cột sâu.

Kiểm soát đường kính cột: Các phương pháp gián tiếp như kiểm tra độ nâng hoặc đo độ nặng của đất có thể cho thấy đường kính đủ. Đối với các dự án quan trọng, máy ảnh hạ cấp hoặc chụp cắt lớp địa vật lý có thể được sử dụng.

Xác minh sự chồng chéo: Đảm bảo các cột liên tiếp chồng lên nhau theo thiết kế (thường là 10–30% đường kính) bằng hệ thống định vị chính xác (GPS hoặc tổng đài).

4. Chất lượng và cách xử lý vật liệu

Kiểm soát trạm trộn: Việc trộn tự động với các phép đo dựa trên trọng lượng đảm bảo thành phần vữa ổn định.

Lấy mẫu và kiểm tra: Lấy mẫu vữa thường xuyên để kiểm tra thời gian đông kết, cường độ và mật độ.

Hiệu chuẩn thiết bị: Thường xuyên hiệu chỉnh đồng hồ đo áp suất, đồng hồ đo lưu lượng và máy bơm.

5. Kiểm tra sau xây dựng

Khoan lõi và thử nghiệm trong phòng thí nghiệm: Trích xuất lõi từ các cột đã chọn để đánh giá cường độ nén, mật độ và tính đồng nhất không giới hạn.

Kiểm tra độ thấm: Đối với các bức tường bị ngăn cách, hãy thực hiện các kiểm tra độ thấm tại chỗ (ví dụ: kiểm tra đầu rơi) hoặc kiểm tra trong phòng thí nghiệm trên lõi.

Kiểm tra không phá hủy: Khảo sát ghi âm xuyên lỗ, chụp ảnh nhiệt hoặc điện trở suất có thể phát hiện các khoảng trống hoặc sự không nhất quán.

Kiểm tra tải trọng: Tiến hành kiểm tra tải tấm hoặc kiểm tra tính toàn vẹn của cột chịu lực.

6. Tài liệu và tuân thủ

Lưu giữ hồ sơ chất lượng chi tiết bao gồm:

Bản ghi được xây dựng với tọa độ và độ sâu GPS.

Nhật ký tham số và báo cáo bất thường.

Giấy chứng nhận thử nghiệm trong phòng thí nghiệm và báo cáo kiểm tra.

So sánh kết quả với thông số kỹ thuật thiết kế (ví dụ: cường độ > 1 MPa, độ thấm < 10⁻⁶ cm/s).

Ví dụ trường hợp: Niêm phong cổng đường hầm

Trong một dự án đường hầm đường sắt, vữa phun được sử dụng để tạo ra lớp bịt kín nước xung quanh cổng bằng sỏi cát. Kiểm soát chất lượng bao gồm giám sát áp suất/dòng chảy theo thời gian thực, kiểm tra vữa hàng ngày và lấy lõi sau thi công. Một cột có độ bền thấp; điều tra cho thấy một vòi phun bị tắc trong quá trình xây dựng. Cột đã được khoan lại và trát lại, tránh khả năng nước xâm nhập.

Những cạm bẫy và biện pháp khắc phục phổ biến

Đường kính không nhất quán: Thường do tốc độ rút tiền khác nhau. Cách khắc phục: Sử dụng tính năng kiểm soát rút tiền tự động và đào tạo người vận hành.

Cường độ yếu: Có thể do trộn đất-vữa kém hoặc tỷ lệ nước-xi măng không đúng. Điều chỉnh các thông số và tăng cường thời gian trộn.

Các vấn đề về độ thấm: Khoảng trống giữa các cột có thể được giải quyết bằng cách bơm lại vữa chồng lên nhau.

Phần kết luận

Kiểm soát chất lượng trongphun vữa phản lựcvới giàn khoan áp suất cao là một quy trình nhiều lớp đòi hỏi sự tích hợp công nghệ, chuyên môn và các quy trình nghiêm ngặt. Bằng cách áp dụng giám sát kỹ thuật số, thử nghiệm có hệ thống và quản lý thích ứng, các kỹ sư có thể cung cấp các cấu kiện phun vữa đáp ứng các tiêu chuẩn hiệu suất cao nhất, đảm bảo an toàn và tuổi thọ của các công trình địa kỹ thuật.
