Hướng dẫn từng bước sử dụng giàn neo để hỗ trợ nền móng là gì?

Hướng dẫn từng bước sử dụng giàn neo để hỗ trợ nền móng là gì?

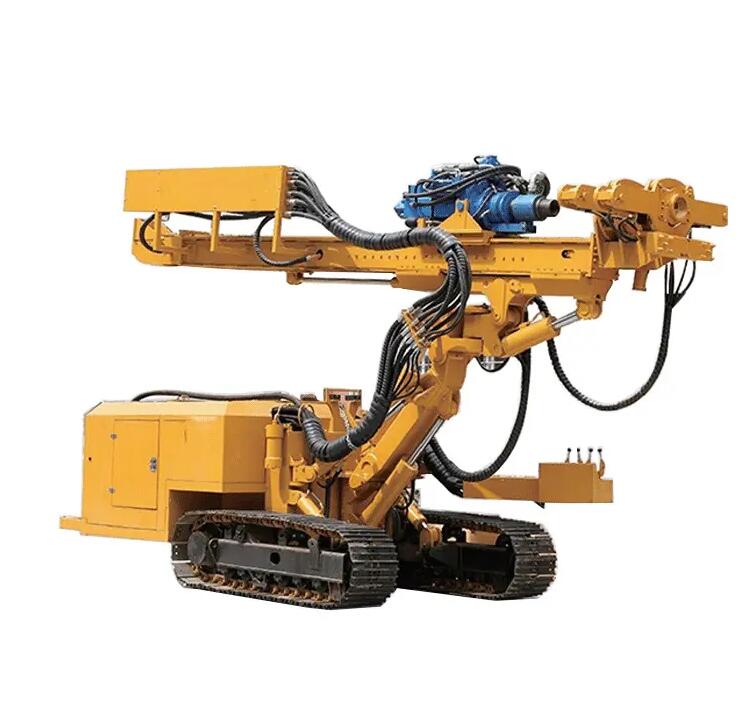

Hỗ trợ nền tảng bằng cách sử dụnggiàn neolà một quá trình quan trọng trong địa kỹ thuật, đảm bảo sự ổn định và an toàn của các công trình trong điều kiện đất hoặc đá đầy thách thức. Những máy khoan chuyên dụng này được thiết kế để lắp đặt các neo đất, dây buộc hoặc đinh đất nhằm gia cố nền móng, tường chắn hoặc mái dốc. Tuy nhiên, việc vận hành giàn neo đòi hỏi độ chính xác, kiến ​​thức kỹ thuật và tuân thủ nghiêm ngặt các quy trình an toàn để đạt được kết quả tối ưu. Bài viết này cung cấp hướng dẫn toàn diện từng bước về cách sử dụng giàn neo để hỗ trợ nền móng, bao gồm các quy trình chuẩn bị, khoan, lắp đặt và sau lắp đặt.

Bước 1: Lập kế hoạch trước khi vận hành và đánh giá địa điểm

Trước khi triển khai giàn neo, phải tiến hành đánh giá địa điểm kỹ lưỡng. Điều này bao gồm việc xem xét các báo cáo địa kỹ thuật để hiểu thành phần đất, mực nước ngầm và các yêu cầu chịu tải. Các kỹ sư xác định loại neo (ví dụ: neo phun vữa, neo xoắn ốc), độ sâu, đường kính và khoảng cách dựa trên nhu cầu kết cấu. Ngoài ra, địa điểm này còn được khảo sát để phát hiện các chướng ngại vật như tiện ích ngầm, thành tạo tự nhiên hoặc các công trình hiện có. Phải có tất cả các giấy phép cần thiết và giấy phép an toàn trước khi huy động.

Bước 2: Thiết lập và hiệu chỉnh giàn khoan

Khi đã đến hiện trường, hãy đặt giàn neo trên mặt đất bằng phẳng, ổn định bằng cách sử dụng chân chống hoặc bộ ổn định để tránh bị nghiêng trong quá trình vận hành. Đảm bảo giàn khoan được căn chỉnh với các điểm khoan được chỉ định theo sơ đồ kỹ thuật. Hiệu chỉnh hệ thống thủy lực và điện tử của giàn khoan, bao gồm góc khoan, cài đặt mô-men xoắn và áp suất cấp liệu theo các thông số kỹ thuật. Tiến hành kiểm tra trước khi vận hành tất cả các bộ phận, chẳng hạn như khung nâng, dây khoan và ống thủy lực, để xác nhận chúng ở tình trạng tối ưu.

Bước 3: Khoan và chuẩn bị lỗ

Bắt đầu khoan bằng cách chọn mũi khoan và kỹ thuật khoan thích hợp dựa trên điều kiện đất hoặc đá. Đối với đất mềm, có thể sử dụng khoan quay bằng mũi khoan bay liên tục, trong khi đá cứng có thể cần khoan búa xuống lỗ (DTH). Giám sát các thông số như tốc độ khoan, mô-men xoắn và áp suất xả để duy trì tính toàn vẹn của lỗ. Trong quá trình khoan, sử dụng ống chống hoặc chất lỏng ổn định nếu cần thiết để tránh sập lỗ. Sau khi đạt đến độ sâu mục tiêu, hãy làm sạch lỗ kỹ lưỡng bằng cách xả khí hoặc nước để loại bỏ các mảnh vụn và đảm bảo độ bền liên kết thích hợp cho neo.

Bước 4: Lắp đặt neo và rót vữa

Chèn cụm neo đúc sẵn (thường là gân hoặc thanh thép) vào lỗ khoan. Đối với các neo đã phun vữa, hãy chuẩn bị hỗn hợp vữa theo thông số kỹ thuật thiết kế—thường là vữa gốc xi măng với các chất phụ gia để tăng cường độ bền và khả năng chống ăn mòn. Sử dụng ống tremie hoặc ống rót vữa để bơm vữa vào lỗ từ dưới lên trên, đảm bảo không còn túi khí. Trong trường hợp neo sau phun vữa, áp dụng vữa áp lực sau khi bảo dưỡng ban đầu để cải thiện khả năng chịu tải.

Bước 5: Nhấn mạnh và khóa

Sau khi vữa đạt đủ cường độ (được xác minh qua các thử nghiệm trong phòng thí nghiệm), dùng kích thủy lực tạo lực căng cho neo bằng kích thủy lực đến tải trọng thiết kế. Quá trình này, được gọi là dự ứng lực, đảm bảo neo hoạt động và có thể chống lại lực ngay lập tức. Theo dõi độ giãn dài và đồng hồ đo áp suất trong quá trình kéo căng để xác nhận sự tuân thủ dung sai thiết kế. Sau khi đạt được tải trọng mục tiêu, khóa neo bằng tấm chịu lực và cụm đai ốc. Ghi lại tất cả dữ liệu căng thẳng để đảm bảo chất lượng và tham khảo trong tương lai.

Bước 6: Xác minh và tài liệu sau cài đặt

Tiến hành kiểm tra tính toàn vẹn, chẳng hạn như kiểm tra nâng hạ hoặc kiểm tra tải trọng, để xác minh hiệu suất của neo. Lắp đặt hệ thống chống ăn mòn (ví dụ: ống bọc dầu mỡ hoặc lớp phủ epoxy) nếu cần để có độ bền lâu dài. Cuối cùng, ghi lại toàn bộ quá trình, bao gồm các bản vẽ hoàn công, báo cáo thử nghiệm và đề xuất bảo trì. Việc giám sát thường xuyên tải trọng neo và chuyển vị có thể được khuyến cáo cho các công trình quan trọng.

Bằng cách làm theo hướng dẫn có hệ thống này, người vận hành có thể đảm bảo hỗ trợ nền móng an toàn, hiệu quả và đáng tin cậy bằng cách sử dụnggiàn neo. Việc tuân thủ các tiêu chuẩn ngành, chẳng hạn như các tiêu chuẩn của Hiệp hội Cơ học Đất và Kỹ thuật Địa kỹ thuật Quốc tế (ISSMGE), là điều cần thiết để dự án thành công.
